Podkreślić:
Zawór motylkowy waflowy
, Standardowym typem zaworu motylkowego
Application:: |
General |
Medium typu:: |
Woda, para i olej itp. |
Typ mocowania:: |
montaż bezpośredni |
Standardowe lub niestandardowe:: |
Standard |
Flow Way:: |
Dwukierunkowy |
Akcja:: |
Podręcznik, elektryczny, pneumatyczny, automatyczny |
Wydajność uszczelnienia:: |
Opieczętowanie |
Temperatura pracy:: |
Normalna temperatura i wysoka temperatura |
Zastosowanie ciśnienia:: |
Normalne ciśnienie |
Gwarancja jakości:: |
18 miesięcy |
Standardowy zawór motylkowy typu wafer dla średniego typu w przemyśle parowym i naftowym

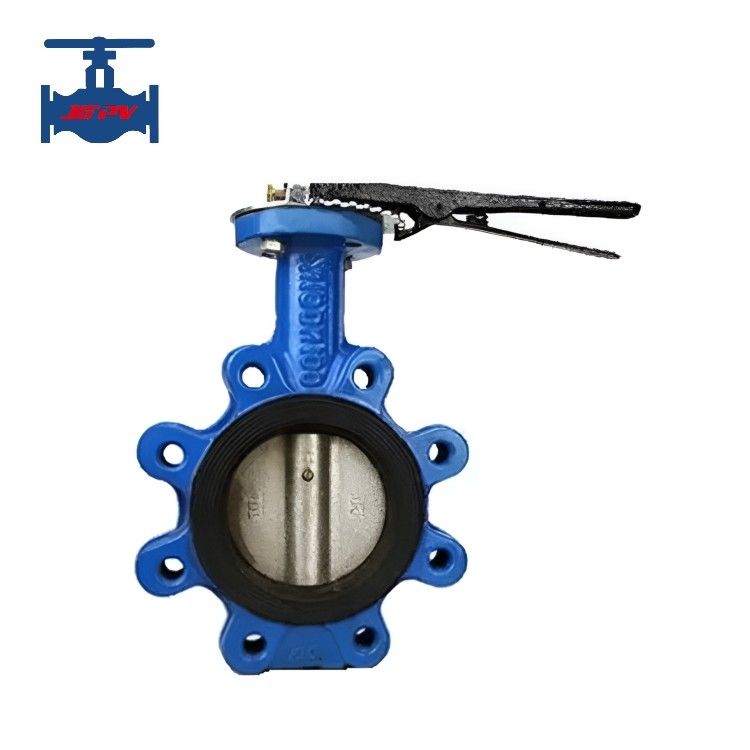

Podkreślenie:Zawór motylkowy dla płytek typu lug
Wprowadzenie produktu:
Zawór motylkowy jest połączony między dwoma flansami rurowymi za pomocą zaworu podwójnego śluzu, jego prosta struktura, niewielkie rozmiary, lekka waga, tylko przez kilka części.I tylko trzeba obracać 90 ° może szybko otworzyć i zamknąćW przypadku, gdy zawór motylkowy znajduje się w pełnej pozycji otwartej,grubość płyty motyla jest jedynym oporem, gdy medium przepływa przez ciało zaworu, więc spadek ciśnienia wytwarzany przez zawór jest bardzo mały, więc ma dobre właściwości kontroli przepływu.pierścień uszczelniający może być zamontowany na worku zaworu lub mocowany na peryferiach dysku.
Parametry techniczne produktu:
|
Nominalna średnica DN (mm)
|
40 ~ 600
|
|
Ciśnienie nominalne PN (MPa)
|
1.6
|
|
Ciśnienie badawcze (MPa)
|
Siła (woda)
|
2.4
|
|
Ograniczenie (Woda)
|
1.76
|
|
Główne składniki
|
Korpus zaworu
|
Żelazo elastyczne
|
|
Płyta
|
QT450-10
|
|
Siedzenie
|
NBR, EPDM
|
|
Oś
|
20Cr13
|
|
Temperatura pracy
|
≤ 80°C
|
|
Średnie odpowiednie
|
Woda i olej
|
|
Połączenie
|
Rodzaj płytki
|
|
Metoda napędzana
|
Działanie dźwigni
|
Cechy produktu:
1.Projektowanie zgodnie z API 609/EN 593.
2.Cięcie w obu kierunkach, rodzaj poduszki z przędzanymi uszami.
3.Elastyczny rękaw dostosowany do kształtu nadwozia zapewnia niski moment obrotowy. Wysoki i niski półpalnik zapewnia wysoki współczynnik przepływu, obrobiony dysk na peryferiach zapewnia niski i regularny moment obrotowy.
4.Flanca montażowa zgodnie z normą ISO 5211.
5.Mały moment obrotowy, zręczność oszczędzająca pracę, łatwe w obsłudze,
6.Można go zainstalować w dowolnej pozycji, łatwa konserwacja.
7.Części uszczelniające można wymieniać, a wydajność uszczelniająca jest niezawodna, osiągając dwukierunkowe uszczelniające zerowe wycieki.
8.Materiał uszczelniający odporny na starzenie się, odporny na korozję, długą żywotność.
9.Prosta struktura, dobra ogólna wymiana, wysoka wydajność kosztowa.
10.Uszczelnienie pnia nie jest łatwe do deformacji, tak aby uniknąć powszechnego zjawiska wycieku pnia, ogólne wsparcie jest dobre, stabilne i niezawodne.
