Zestaw sterowania ciśnieniem z stali nierdzewnej

System HVAC Użyj zaworu regulacji równowagi ciśnienia różnicowego z stali nierdzewnej

Wprowadzenie produktu:

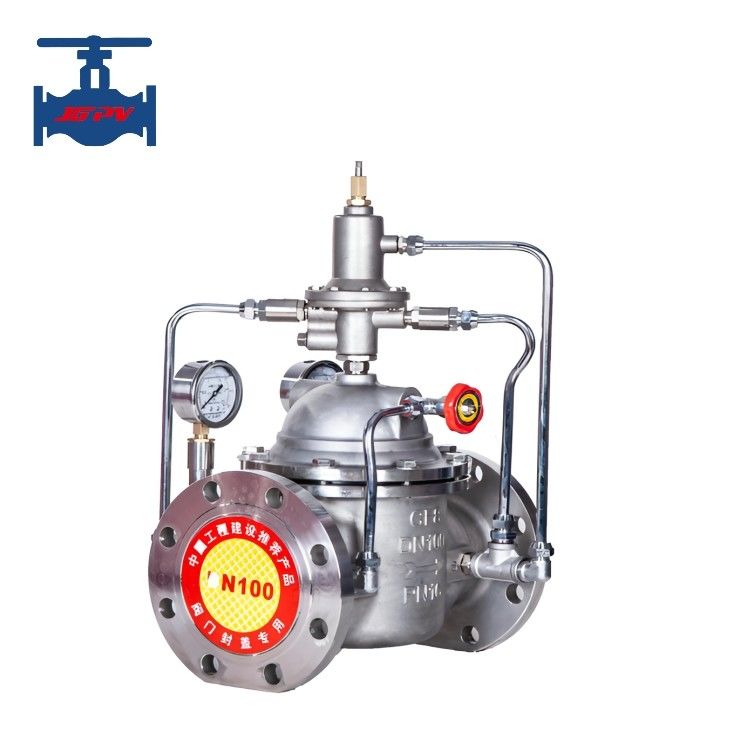

Zawór równoważniczy z pominięciem ciśnienia różniczkowego serii 800X składa się z zaworu głównego, zaworu pilota sterowania ciśnieniem różniczkowym, zaworu igłowego, zaworu kulkowego, mikrofiltra,i miernika ciśnienia w celu utworzenia hydraulicznego układu łączącego sterowaniaZa pośrednictwem specjalnie zaprojektowanego pomieszczenia sterującego zaworem pilotażowym porównuje się sygnał zmiany ciśnienia, a sygnał otwierania głównego zaworku jest wysłany w celu sterowania głównym otworem zaworku,w ten sposób kontrolowanie różnicy ciśnienia wejściowego i wyjściowego zaworu głównego w ustawionej wartości.

Zasada działania polega na tym, że gdy zmienia się różnica ciśnienia między wejściem i wyjściem z zaworu głównego, zmienia się różnica ciśnienia między rurą łączącą A a rurą łączącą B,który zmienia otwarcie zaworu pilotaKiedy różnica ciśnienia jest duża, otwór zaworu pilota jest duży, a ilość wody wypuszczanej przez rurę C w komorze sterującej wzrasta.Ciśnienie w komorze sterującej głównego zaworu maleje, a otwarcie zaworu głównego wzrasta. Różnica ciśnienia między wejściem i wyjściem zaworu głównego zmniejsza się.jeżeli różnica ciśnienia między wejściem i wyjściem z zaworu głównego zmniejsza się,, otwarcie zaworu pilota zmniejsza się, a ciśnienie w komorze sterującej zaworu głównego wzrasta,zmniejszenie otwarcia zaworu głównego i zwiększenie różnicy ciśnienia zaworu głównegoTen negatywny efekt sprzężenia zwrotnego stabilizuje różnicę ciśnienia między wejściem i wyjściem z zaworu głównego w ustawionej wartości.Otwarcie zaworu igły i ciśnienie sprężyny zaworu przewodzącego można wykorzystać do ustawienia różnicy ciśnienia między wejściem i wyjściem z zaworu głównego.

Produkt ten wykorzystuje samokontrole hydrauliczne i nie wymaga innych urządzeń ani źródeł energii.Jest łatwy w utrzymaniu i szeroko stosowany w systemach sieci wodociągowej, takich jak wieżowce i obszary mieszkalne, a także projekty w zakresie miejskiego zaopatrzenia w wodę.


Parametry techniczne produktu:

Cechy produktu:
1. Korpus zaworu przyjmuje cały przejście, usprawnioną konstrukcję, małą odporność płynu, duży przepływ.
2Podwójne uszczelnienie pomiędzy nadwoziem zaworu, maską, złączem tłoka z cylindrem poprzez uszczelnienie uszczelnieniem uszczelnienia i uszczelnieniem pierścienia uszczelnienia, zapewniające brak wycieków.
3. Korpus zaworu, cylinder tłokowy, dwukrotna orientacja tłoka, ruch jest stabilny i niezawodny.
4Cały cylinder tłokowy ze stali nierdzewnej, wszystkie tłoki odlewane, pierścień uszczelniający NBR, doskonała kombinacja znacznie przedłużająca żywotność.
