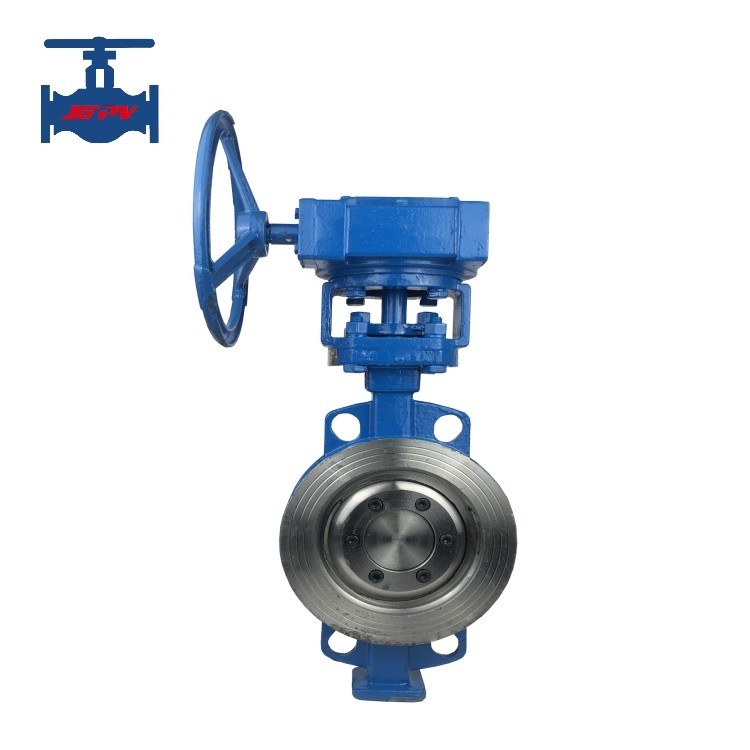

Wysokiej wydajności trzykrotny zawór motylkowy do użytku w rurociągach przemysłowych Standard ANSI

ANSI Standard High Performance Triple Offset Butterfly Valve do użytku w rurociągach przemysłowych

Wprowadzenie produktu:

American standard butterfly valve to wysokiej wydajności zawór motylki zaprojektowany i wyprodukowany zgodnie z aktualną amerykańską normą API609.Zawór przyjmuje trójwymiarową ekscentryczną stożkową parę uszczelniającą, a uszczelnienie płytki motyla wykorzystuje nowy rodzaj metalowej płyty osadzonej na płytce motyla, aby pasować do siedzenia zaworu.

Amerykański standardowy zawór motylkowy totrzy ekscentryczne zawory motylkowe, których trzecia ekscentryczność powstała w wyniku ekscentryczności pozycji osi pnia podwójnego ekscentrycznego zaworu,i odchylenie linii środkowej stożkowej powierzchni uszczelniającej od linii środkowej zaworu o kąt. Pierwsze dwie ekscentryczności zmniejszają tarcie między siedzeniem zaworu a pierścieniem uszczelniającym, powodując, że siedzenie zaworu i płytka zaworu oddzielają się od kontaktu po otwarciu o około 15 stopni.Trzecia ekscentryczność całkowicie odłącza siedzenie zaworu i płytkę zaworu w całym ciągu zaworu, a kontakt między płytką zaworu a płytką zaworu jest tylko chwilowy podczas uszczelniania.

Ta struktura znacznie zmniejsza tarcie między siedzeniem zaworu a płytką zaworu podczas procesu otwierania i zamykania, zmniejsza zużycie i wydłuża żywotność; ze względu na zmniejszenie tarciamoment obrotowy zaworu jest zmniejszony, a mniejsze siłowniki mogą być stosowane w celu zmniejszenia intensywności pracy pracowników; jego uszczelnienie osiąga się poprzez ściskanie pomiędzy siedzeniem zaworu a pierścieniem uszczelniania na płytce zaworu,im większy moment obrotowy,Jeśli konstrukcja zaworu jest rozsądna, może ona osiągnąć niezwykle wysoki efekt uszczelniający,i rozsądna konstrukcja kąta kontaktu uszczelniającego może wyeliminować możliwość zablokowania zaworu5) W porównaniu z ogólnymi zaworami motylkowymi,trzy ekscentryczne zawory motylkowe wykorzystują metalowe uszczelki, aby przezwyciężyć słabość miękkich uszczelnień i mają szerszy zakres stosowanych temperaturNie tylko może zastąpić zawory bramowe w warunkach wysokiej i niskiej temperatury, ale może być również stosowany w warunkach odpornych na korozję i erozję

Specyfikacja produktu:

Cechy produktu:
1. Prostą strukturę zewnętrzną, niewielką objętość, lekką wagę, niskie koszty i szeroki zakres zastosowań
2Charakterystyka konstrukcyjna tego zaworu motylkowego eliminuje wadę innych typów zaworu motylkowego, które są zbyt otwarte i nie mogą być uszczelnione.i może być używany normalnie w wysokich temperaturach, przezwyciężając wadę łatwego wycieku z powodu rozszerzania cieplnego podczas stosowania w warunkach wysokiej temperatury.
3Zawór wybiera różne materiały powierzchni uszczelniającej zgodnie z wymaganiami zastosowanego medium, aby zapewnić, że powierzchnia uszczelniająca jest odporna na zużycie, erozję i ma długą żywotność.
