Application::	General	Medium Type::	Water, steam and oil etc.
Mounting Type::	Direct Mount	Standard Or Non-Standard::	Standard
Flow way::	Two way	Actuation::	Manual, Electric, Pneumatic,Automatic
Sealing Performance::	Sealing	Working Temperature::	Normal Temperature And High Temperature
Pressure Application::	Normal Pressure	Quality Warranty::	18 Months

Application::	General
Medium Type::	Water, steam and oil etc.
Mounting Type::	Direct Mount
Standard Or Non-Standard::	Standard
Flow way::	Two way
Actuation::	Manual, Electric, Pneumatic,Automatic
Sealing Performance::	Sealing
Working Temperature::	Normal Temperature And High Temperature
Pressure Application::	Normal Pressure
Quality Warranty::	18 Months

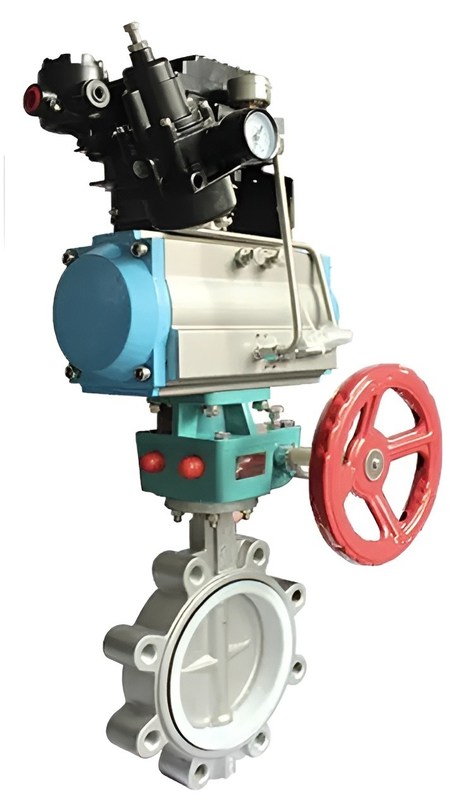

zawór motylkowy pneumatyczny

Wyróżnienie:pneumatyczny zawór motylkowy

Wprowadzenie do produktu:

Produkt ten charakteryzuje się zwartą konstrukcją, małymi rozmiarami, niezawodnym działaniem, dobrą wydajnością uszczelniania, łatwą konserwacją

i wygodną instalacją. Jest szeroko stosowany w systemach kontroli przepływu cieczy w przemyśle naftowym, chemicznym, lekkim, farmaceutycznym,

papierniczym, budowlanym itp., do zdalnego sterowania centralnego lub lokalnego. Zgodnie z potrzebami użytkownika, ten pneumatyczny

zawór motylkowy może być wyposażony w wyłączniki krańcowe, wskaźniki, potrójne źródło powietrza itp. Wykorzystuje sprężone powietrze jako

źródło zasilania (ciśnienie źródła powietrza 0,4-0,7 MPa) i napędza tarczę motylkową do obrotu o 90° w korpusie zaworu za pomocą trzpienia zaworu

w celu uzyskania pełnego otwarcia do pełnego zamknięcia.

Parametry techniczne produktu:

Średnica nominalna DN (mm)		50~1200
Ciśnienie nominalne PN (MPa)		0.6～4.0
Ciśnienie testowe (MPa)	Wytrzymałość (woda)	0.9～6.0
Ciśnienie testowe (MPa)	Zamknięcie (woda)	0.66～4.4
Główne komponenty	Korpus	Stal nierdzewna/Stal węglowa/Stal stopowa
	Tarcza zaworu	Stal nierdzewna/Stal węglowa/Stal stopowa
	Trzpień zaworu	Stal nierdzewna 2Cr13
	Uszczelnienie	PTFE, elastyczny grafit
	Wał	Stal nierdzewna, PTFE, węglik spiekany
Temperatura pracy		-40～570℃
Odpowiednie medium		Woda, olej, para, kwasy i zasady oraz inne media korozyjne

Cechy produktu:

Zawór ten przyjmuje konstrukcję podwójnie mimośrodową, charakteryzującą się funkcją uszczelniania, która zaciska się podczas zamykania, zapewniając niezawodne uszczelnienie.
Materiały pary uszczelniającej są wybierane jako stal nierdzewna i guma odporna na olej nitrylowy, oferując długą żywotność.
Gumowy pierścień uszczelniający może być umieszczony zarówno na korpusie zaworu, jak i na tarczy motylkowej, dostosowując się do mediów o różnych właściwościach do wyboru przez użytkownika.
Tarcza motylkowa wykorzystuje konstrukcję ramową, zapewniając wysoką wytrzymałość, dużą powierzchnię przepływu i niską rezystancję przepływu.
Ogólne wykończenie piecowe skutecznie zapobiega korozji, a wymieniając tylko materiał gniazda uszczelniającego, zawór może być stosowany do różnych mediów.
Zawór ten ma dwukierunkową funkcję uszczelniania, umożliwiając instalację w dowolnym kierunku bez ograniczeń kierunkiem przepływu medium lub pozycją przestrzenną.
Zawór charakteryzuje się unikalną konstrukcją, elastyczną obsługą, oszczędnością pracy i wygodną obsługą.
