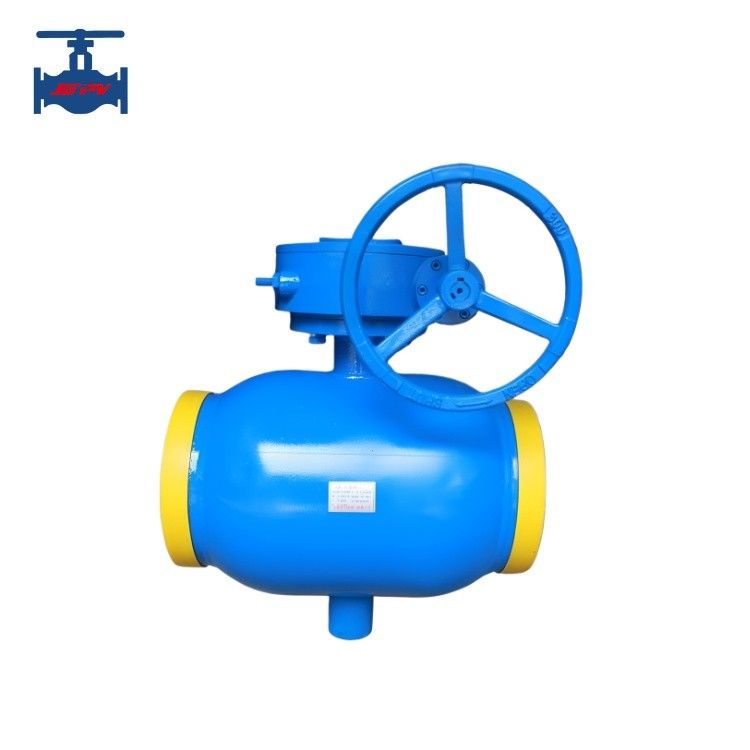

W pełni spawany zawór kulowy z turbodoładowaniem do zastosowań standardowych i niestandardowych

Zawór kulowy Q361F z turbosprężarką i pełnym spawaniem można podzielić na dwa typy w zależności od kształtu kuli: kula stała i kula pływająca. Zazwyczaj stosuje się konstrukcję z kulą pływającą. Pod wpływem ciśnienia medium kula jest mocno dociskana do powierzchni uszczelniającej na wylocie, aby osiągnąć cel uszczelnienia.

Gdy różnica ciśnień między wlotem a wylotem korpusu zaworu jest stosunkowo duża, często trudno jest otworzyć zawór ze względu na duży moment obrotowy. W pełni spawany zawór kulowy wykorzystuje wytrzymały, kuty stalowy trzpień zaworu, podparty łożyskami ze stali nierdzewnej, co zapewnia płynne obracanie. Ponieważ obrotowy trzpień zaworu może pochłaniać nacisk generowany przez ciśnienie medium w rurociągu i zmniejszać tarcie między kulą a gniazdem zaworu, nawet przy pełnej różnicy ciśnień, moment obrotowy wymagany do obsługi zaworu jest nadal bardzo niski, co pozwala zaworowi kulowemu na swobodne otwieranie i zamykanie.

• W pełni spawany zawór kulowy składa się z w pełni spawanego korpusu zaworu i uszczelki teflonowej wzmocnionej węglem, co umożliwia długotrwałą pracę w warunkach częstej eksploatacji, obecności zanieczyszczeń i substancji chemicznych.
• Precyzyjnie szlifowana kula ze stali nierdzewnej w pełni spawanego zaworu kulowego może swobodnie otwierać i zamykać się przez wiele lat, zapewniając niezawodną pracę.
• Przyjęcie konstrukcji z kulą pływającą, skośny elastyczny pierścień uszczelniający jest mocno dociskany do kuli, co zapewnia szczelne uszczelnienie zaworu nawet w niestabilnych warunkach ciśnienia.
• Konstrukcja zapobiegająca wyciekom trzpienia zaworu w pełni spawanego zaworu kulowego wykorzystuje dwa pierścienie "O", umożliwiając swobodne obracanie trzpienia zaworu przy szczelnym uszczelnieniu.
• Nie wymaga konserwacji, regulacji ani smarowania, jest łatwy w instalacji i działa niezawodnie przez długi czas przy niskich kosztach eksploatacji.
• Trzpień zaworu w pełni spawanego zaworu kulowego może być przedłużony, co ułatwia izolację cieplną.
• Uchwyt roboczy można zdjąć i zamontować w odwrotnym kierunku.
