Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |
Sealing Performance:: |
Sealing |

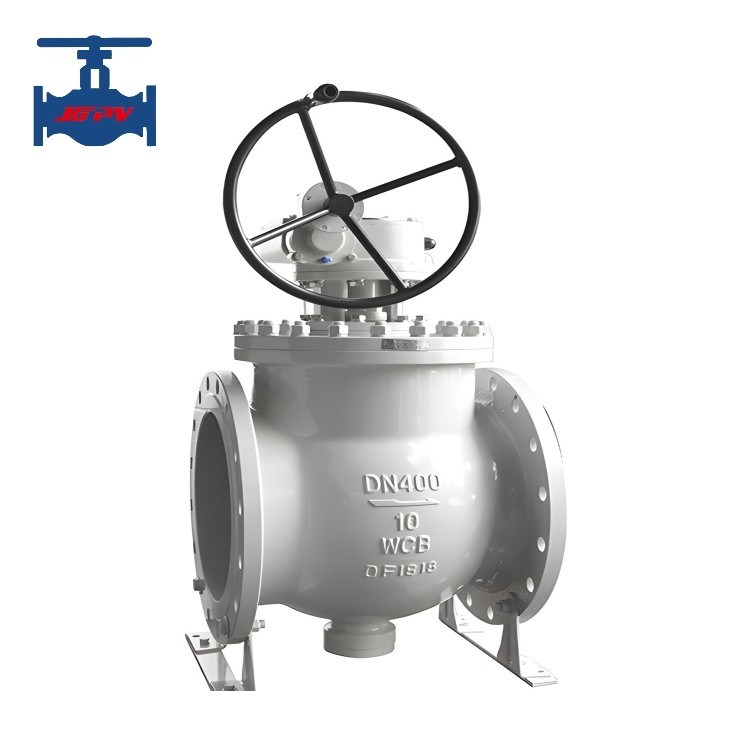

Najważniejsze: Zawór kulowy mimośrodowy z górnym wejściem
Wprowadzenie do produktu:
Zawór kulowy mimośrodowy odnosi się do zaworu, w którym centralna oś korpusu zaworu tworzy przesunięcie wymiarowe w stosunku do
centralnej osi półkuli, a para uszczelniająca jest rozmieszczona tylko po jednej stronie korpusu zaworu. Wykorzystuje kulę z okrągłym
kanałem jako element otwierający/zamykający, osiągając otwieranie i zamykanie poprzez obracanie kuli wokół centralnej osi
korpusu zaworu. Zawór kulowy mimośrodowy z górnym wejściem oznacza, że elementy wewnętrzne są instalowane i demontowane z
górnej części zaworu. Jego zaletą jest to, że podczas konserwacji akcesoria zaworu można wymieniać bez wyjmowania
zaworu z rurociągu.
Parametry techniczne produktu:
|
Średnica nominalna DN (mm)
|
50~200
|
|
Ciśnienie nominalne PN (MPa)
|
1.6
|
|
Ciśnienie testowe (MPa)
|
Wytrzymałość (woda)
|
2.4
|
|
Szczelność (woda)
|
1.76
|
|
Główne komponenty
|
Korpus
|
WCB/CF8/CF8M
|
|
Kula zaworu
|
Stal nierdzewna/Stal węglowa
|
|
Gniazdo
|
PTFE
|
|
Uszczelnienie
|
Miękki grafit
|
|
Wał
|
2Cr13
|
|
Uchwyt
|
Żeliwo sferoidalne
|
|
Temperatura pracy
|
≤150℃
|
|
Odpowiednie medium
|
Woda, olej, para
|
Cechy produktu:
1. Gdy zawór jest otwarty, rdzeń zaworu znajduje się w komorze kuli, umożliwiając przepływ płynu na wprost. Powoduje to
duży obszar przepływu, niską rezystancję przepływu, minimalną stratę ciśnienia i zapobiega osadzaniu się mediów w
wnętrzu korpusu zaworu.
2. Odpowiedni dla mediów o dużym natężeniu przepływu. Prosty kanał przepływu i sztywny mimośrodowy wał korbowy są
zaprojektowane dla dużych prędkości przepływu, zapewniając brak wibracji i hałasu.3. Wymaga niskiego momentu obrotowego, kończąc otwieranie/zamykanie obrotem o
90 stopni dla łatwej obsługi.
4. Charakteryzuje się szczelnym uszczelnieniem z podwójnymi mimośrodowymi metalowymi uszczelnieniami twardymi. Odkładanie się
osadów nie wpływa na otwieranie/zamykanie, co jest najbardziej znaczącą zaletą zaworu kulowego.
5. Ma długą żywotność. Para uszczelniająca jest odporna na zużycie z możliwością kompensacji, ułatwiając konserwację—gniazda
zaworów można regulować lub wymieniać.
