Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: JGPV
Numer modelu: ZDLM-JGPV
Warunki płatności i wysyłki
Minimalne zamówienie: 1 SET
Cena: USD339/Set to USD7999.9/Set
Szczegóły pakowania: Bezpieczne opakowanie ze sklejki
Czas dostawy: dwa tygodnie
Zasady płatności: L/C, T/T, Western Union
Możliwość Supply: 500 zestawów miesięcznie
Standard or Non-standard: |
Standard |
Application: |
General |
Product features: |
Industrial automation control valve |
Purpose: |
Flow regulation |
Structure: |
Diaphragm |
Manufacturing craft: |
Casting |
Body material: |
Cast steel and stainless steel |
Medium type: |
Water, steam and oil etc. |
Port size: |
3/4" - 18" |
Connection: |
Flanges |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Single Seated Control Valve |
Standard or Non-standard: |
Standard |
Application: |
General |
Product features: |
Industrial automation control valve |
Purpose: |
Flow regulation |
Structure: |
Diaphragm |
Manufacturing craft: |
Casting |
Body material: |
Cast steel and stainless steel |
Medium type: |
Water, steam and oil etc. |
Port size: |
3/4" - 18" |
Connection: |
Flanges |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Single Seated Control Valve |

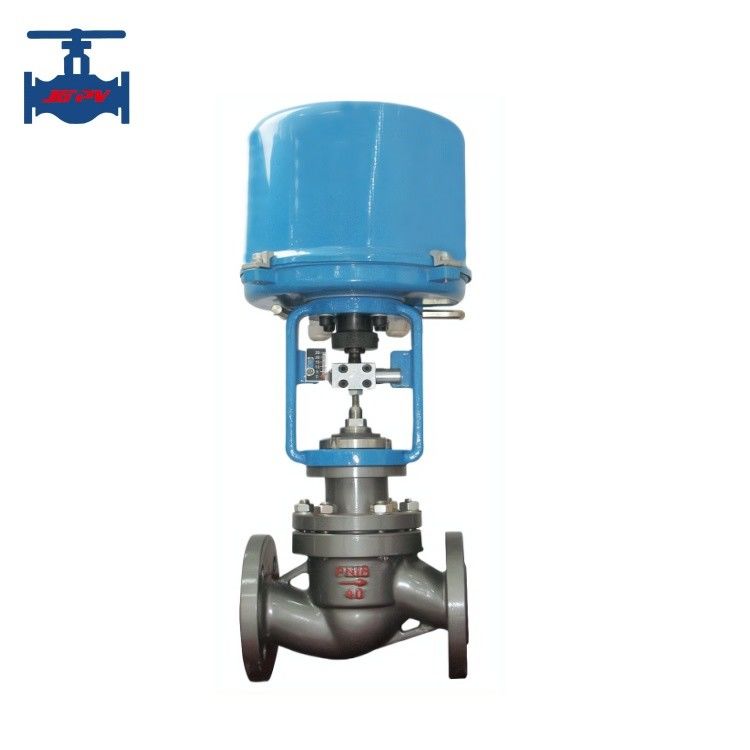

ANSI GB Standardowy zawór sterujący z stali odlewanej elektryczny z jednym siedzeniem
Wprowadzenie produktu:
Zawór sterujący jest urządzeniem zasilanym, które służy do sterowania lub zmiany przepływu płynów, takich jak gaz, olej, woda i para.Jest to urządzenie sterujące używane do zarządzania i kierowania przepływem płynów poprzez zmianę wielkości drogi przepływuAby kontrolować przepływ płynu, zawór sterujący wykorzystuje siłownik do regulacji pozycji wtyczki lub dysku zaworu.Stosowane są one w celu utrzymania zmiennej procesu tak blisko docelowego punktu ustawienia, jak to praktyczne.. Komponenty tej instalacji zaworu obejmują nadwozie zaworu, siłownik, pozycjonator. Nadwozie składa się z elementów obróbki i zestawu maszyny.Jego konstrukcja wspiera powierzchnie siedzące i część zamknięcia zaworu, jednocześnie wytrzymując ciśnienie statyczne płynu i ciśnienie różniczkowe, umożliwiając przepływ płynu, dostarczając końcówki łączące rury i wszystkie powyższe.lub elektrycznie napędzane siłowniki są narzędziami, które generują siłę potrzebną do otwierania i zamykania zaworuW celu utrzymania pożądanego punktu ustawienia, pozycjonery śledzą i zarządzają rzeczywistym ruchem siłownika.
Produkty zaworu regulacyjnego typu elektronicznego serii ZDLM z lekkim ciałem i doskonałą wydajnością, jest to wysokiej jakości podstawowy produkt zaworu regulacyjnego elektrycznego.Jest odpowiedni do systemu sterowania procesem produkcji w ogólnych warunkach procesów płynnych i średnich.
Produkt ten składa się z elektrycznego aktuatora typu elektronicznego serii 3810L oraz zaworu regulacyjnego o cienkiej obudowie i rękawie.który może uniknąć kłopotów z dodatkowym wzmacniaczem serwoMa wysoką precyzję i łatwą instalację.
Parametry techniczne produktu:
| Nominalny rozmiar portu (mm) | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||
|
Współczynnik przepływu Kv |
Liniowy |
6.9 11 |
17.6 |
27.5 |
27.5 44 |
44 69 |
69 110 |
110 176 |
275 |
440 |
440 690 |
690 1000 |
1000 1600 |
| Równy procent |
6.3 10 |
16 |
25 |
25 40 |
40 63 |
63 100 |
100 160 |
250 |
400 |
400 630 |
630 900 |
900 1400 |
|
| Uderzenie (mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| Rodzaj siłownika | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | ||||||||
| Dopuszczalna różnica ciśnienia (MPa) | 4 | 4.2 | 4.6 | 3.7 | 2.7 | 2.2 | |||||||
| Sygnał | 4 ~ 20 mA prądu stałego, 1 ~ 5 V prądu stałego | ||||||||||||
|
Zasilanie |
24V, 220V, 380V, 440V | ||||||||||||
| Ciśnienie (MPa) | 1.6-10.0 | ||||||||||||
| Temperatura pracy |
Stal węglowa: -40~250 / -40~450 Stal nierdzewna: -40 ~ 250 / -60 ~ 450 |
||||||||||||
|
Charakterystyka przepływu |
Liniowy i liniowy, stały stosunek 50:1 | ||||||||||||
Cechy produktu:
1Przyjmuje się równoważony rdzeń zaworu, z małą siłą nierównoważoną, dużym dopuszczalnym ciśnieniem różniczkowym i stabilną pracą.
2Rdzeń zaworu ma dużą powierzchnię kierowniczą, która może poprawić wibracje spowodowane wirem prądu i uderzeniem oraz zmniejszyć uszkodzenia.
3Hałas jest o około 10 dB (a) niższy niż w przypadku zwykłego jednego siedzenia zaworu regulacyjnego.
4Prosta struktura i wygodne demontaż i konserwacja.
Ta seria produktów ma dobre osiągi i działanie i może spełniać potrzeby kontrolne klientów w szerokim zakresie zastosowań.
