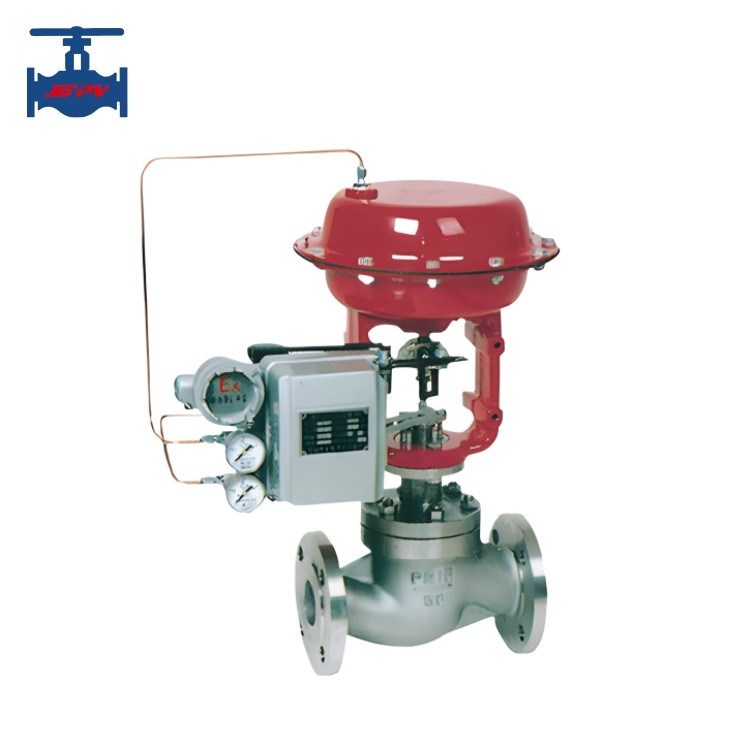

WCB CF8 CF8M Pneumatyczny zawór regulacyjny ciśnienia z pozycjonatorem

WCB CF8 CF8M Pneumatyczny zawór regulacyjny ciśnienia z pozycjonatorem

Wprowadzenie produktu:

Pneumatyczny precyzyjny zawór regulacyjny prześcieradła, zwany również zawórami regulacyjnymi, który obejmuje:SZJHM pneumatyczny precyzyjny zawór regulacyjny przewodu przewodu przewodowego i SZJHN pneumatyczny precyzyjny zawór regulacyjny przewodu przewodu przewodowego z podwójnym siedzeniem, który przyjmuje strukturę przewodnika górnego i jest wyposażony w wielowiosna.niewielka utrata ciśnienia, duża pojemność zaworu, dokładne właściwości przepływu oraz wygodne demontaż i montaż.i poziom płynu w gazach, płynów i innych nośników, aby utrzymać określoną wartość.Szczególnie odpowiednie do sytuacji roboczych, w których dozwolone jest niewielkie wycieki i różnica ciśnienia między przednią i tylną częścią zaworu nie jest znacząca.
Istnieją różne rodzaje pneumatycznych precyzyjnych zaworów regulacyjnych przewodu przewodowego, w tym standardowy typ, typ regulacji odcięcia, typ uszczelnienia rur, typ izolacji płaszcza itp.Nominalne ciśnienie produktu obejmuje PN16, 40 i 64; Przedział średnicy nominalnej wynosi DN20-300. Nadaje się do różnych temperatur cieczy w zakresie od -200 °C do +560 °C. Standardowa szybkość wycieku ma poziom IV lub VI,a charakterystyka przepływu jest liniowa lub równa procentowa


Parametry techniczne produktu:



Cechy produktu:

1Charakterystyka wejścia i wyjścia urządzenia napędowego zaworu sterującego diafragmą pneumatyczną wykazuje stosunek liniowy, tj.istnieje liniowy związek między przesunięciem wyjściowym a ciśnieniem sygnału wejściowegoWyjściowy przemieszczenie nazywane jest strumieniem i jest wyświetlane na tablicy wyświetlania strumienia.Niektóre aktywatory reakcji również zainstalować wyświetlacze pozycji zaworu na górnej części kapsuły wyświetlić pozycję zaworuIstnieje sześć specyfikacji dla układu akcji domowych akcji zaworu sterującego przewodu przewodowego pneumatycznego, w tym 10 mm, 16 mm, 25 mm, 40 mm, 60 mm i 100 mm.
2Powierzchnia skuteczna przepływu diafragmy siłownika jest bezpośrednio proporcjonalna do siły napędowej, a im większa powierzchnia skuteczna, tym większa siła napędowa siłownika.
3Struktura aktywatorów pozytywnego i negatywnego działania jest zasadniczo taka sama, składa się z górnej pokrywy przewodu, dolnej pokrywy przewodu, błony błony, pręta, sprężyny,elementy regulacyjne, uchwyt i tabliczkę wyświetlaną.
4Główną różnicą między strukturą siłowników akcji dodatniej i ujemnej jest to, że sygnał wejściowy siłownika akcji ujemnej znajduje się w dolnej części skrzynki przepływowej,i wychodzący pręt jest również położony w dolnej częściZe względu na dobre uszczelnienie przepony nie ma potrzeby uszczelniania na wyjściu sztywu zaworu.
5Siłę początkową sprężyny można zmienić poprzez regulację elementu regulacyjnego, zmieniając w ten sposób siłę napędową siły napędowej.
6. Pneumatyczny zawór sterujący diafragmą może być wyposażony w urządzenie samozablokowujące w celu uzyskania samozablokowania i ustawienia zaworu sterującego.
7. Można dodać pozycjonatory zaworów w celu wykrycia pozycji zaworów i informacji zwrotnych, poprawiając wydajność sterowania.
8Do zaworu sterującego przewodu przewodu przewodowego można dodać urządzenie przekształcające przemieszczenie, które przekształca przemieszczenie liniowe w przemieszczenie kątowe, które służy do obrotu wału zaworu.
9Zawór sterujący diafragmą pneumatyczną może być wyposażony w mechanizm ruchowo-kołowy, który może być wykorzystany do działania degradacji w przypadku awarii automatycznego sterowania, zwiększając niezawodność systemu.
