Pneumatic Control Valve with Multi Spring Actuator and Top Guide Structure for S-shaped Fluid Channel

Szczegóły produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: JGPV

Warunki płatności i wysyłki

Minimalne zamówienie: 1 zestaw

Szczegóły pakowania: Pakowanie bezpieczeństwa w sklejce

Czas dostawy: 14 dni

Zasady płatności: Akredytywa, T/T, Western Union

Możliwość Supply: 500 zestawów miesięcznie

Najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                Multi Spring Actuator Pneumatic Control Valve, Top Guide Structure Diaphragm Proportional Valve, S-shaped Fluid Channel Regulating Valve


Aplikacja::	Ogólny	Certyfikat::	ISO9001, ISO14001
Medium typu::	Woda, para i olej itp.	Połączenie::	Gwintowane / kołnierzowe / spawane
Standardowe lub niestandardowe::	Standard	Flow Way::	Dwukierunkowe
Akcja::	Podręcznik, elektryczny, pneumatyczny, automatyczny	Wydajność uszczelnienia::	Opieczętowanie
Temperatura pracy::	Normalna temperatura i wysoka temperatura	Zastosowanie ciśnienia::	Normalne ciśnienie
Gwarancja wysokiej jakości::	18 miesięcy

Aplikacja::	Ogólny
Certyfikat::	ISO9001, ISO14001
Medium typu::	Woda, para i olej itp.
Połączenie::	Gwintowane / kołnierzowe / spawane
Standardowe lub niestandardowe::	Standard
Flow Way::	Dwukierunkowe
Akcja::	Podręcznik, elektryczny, pneumatyczny, automatyczny
Wydajność uszczelnienia::	Opieczętowanie
Temperatura pracy::	Normalna temperatura i wysoka temperatura
Zastosowanie ciśnienia::	Normalne ciśnienie
Gwarancja wysokiej jakości::	18 miesięcy

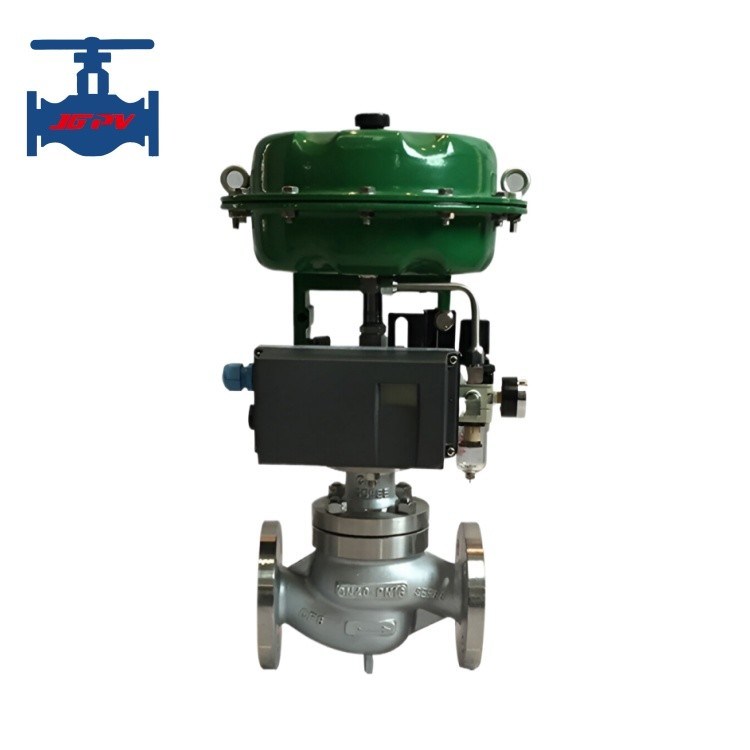

Pneumatic Control Valve with Multi Spring Actuator and Top Guide Structure for S-shaped Fluid Channel

Pneumatic Control Valve, Hot Oil Steam Diaphragm Proportional Valve

Pneumatic control valve, hot oil steam diaphragm proportional valve

Product Introduction

The pneumatic diaphragm regulating valve consists of a multi spring pneumatic actuator and a regulating valve body. Adopting a top guide structure, it has the advantages of compact structure, light weight, sensitive action, S-shaped fluid channel, low pressure drop loss, large valve capacity, precise flow characteristics, and easy disassembly and assembly.

Widely used for precise control of process parameters such as gas and liquid media to maintain pressure, flow rate, temperature, and liquid level at given values. Especially suitable for situations where the allowable leakage is small and the pressure difference before and after the valve is not significant.

Technical Parameters

Parameter	Value
Basic deviation	+/-1.0%
Leakage rate	5x10-3 rated capacity
Return difference rated	1.0%
Rated flow coefficient	+/-10%
Dead zone	1.0%
Inherent flow characteristics	Slope +/-30%

Product Features

Adopting a balanced valve core structure, the axial unbalanced force is small, the allowable pressure difference is large, and the stability is good.
The sleeve has strong interchangeability, easy disassembly and assembly.
The all metal valve core structure achieves a soft sealing structure with IV level leakage and VI level leakage.
The valve body is designed according to the principles of fluid mechanics as an equal cross-section low flow resistance channel, with an inherent adjustable ratio of 50 and a 30% increase in rated flow coefficient.
The actuator adopts a multi spring structure, reducing the height by 30%. Reduce weight by 30%.
